接触角实测等离子清洗机处理后效果-LG触摸屏等离子处理后达到20度以内

实验日期

2018.01.08

实验员

肖功明

设备：

视频光学接触角测量仪/等离子清洗机/真空等离子清洗机

型号

SDC-200/SPA-2000/SPV-100

测试样品

LG触摸屏

数量

多片

实验内容

通过等离子处理把LG触摸屏AF面处理至（接触角）20°以下

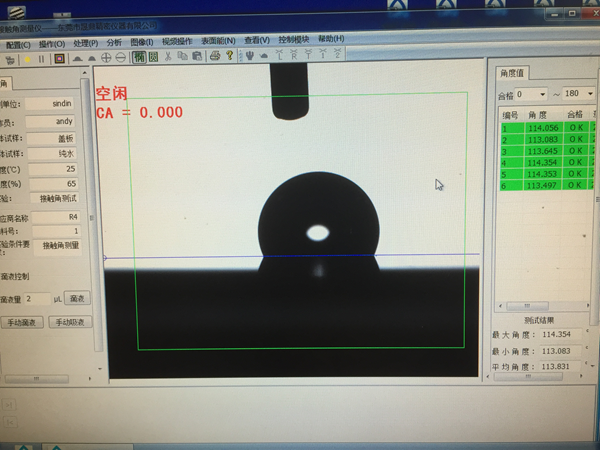

清洗前测试结果（角度单位：°）滴液量2ul

样品/测量次数

1

2

3

4

5

平均角度

LG触摸屏接触角

114

113.6

114.3

114.3

113.4

113.9

大气/真空等离子处理结果

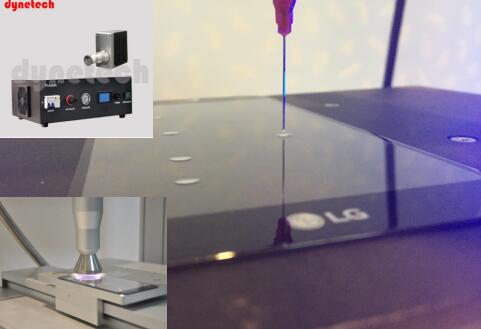

大气等离子实验记录

清洗参数

压缩空气0.2MPa；喷头50mm；功率670W；喷头与样品间距5mm

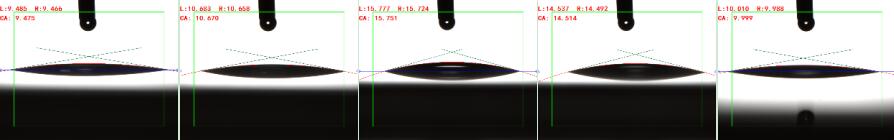

15mm/秒过速时清洗后的接触角（角度单位：°）

样品/测量次数

1

2

3

4

5

平均角度

LG触摸屏接触角

9.4

10.6

15.7

14.5

9.9

12

 15mm/秒过速

20mm/秒过速时清洗后的接触角（角度单位：°）

样品/测量次数

1

2

3

4

5

平均角度

LG触摸屏接触角

14.5

15.5

17.5

15

14.2

15.4

20mm/秒过速

20mm/秒过速清洗6片测稳定性（单位：度）

10.8

15.3

13.2

17.5

18.9

15.4

11.5

12.9

平均14.7度

14.8

13.7

14.2

16.1

15.6

13.3

17.4

14.8

15

15

17.8

17.5

13.9

12.3

14.3

12.8

25mm/秒过速（单位：度）

19.1

19.6

19

21.2

19.7

平均接触角：19.7

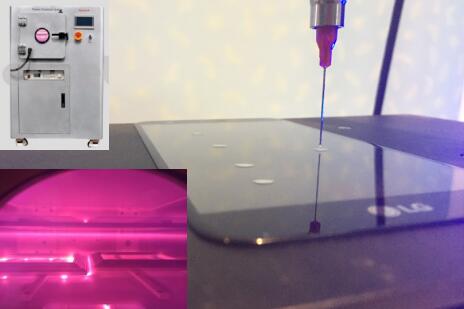

真空等离子清洗结果

德国电路技术：采用德国高压激励电源电路技术，产生高密度等离子体，确保出众的清洗效果。

全面安全防护：温度过高，过载，气压失常，短路断路，误操作，等全面的报警保护功能。

军工级密封腔体：军工级的高真空度密封腔体材质及制造工艺。

灵活的气体配方选择：可选择两路、三路、四路气体配方方案，满足不同工艺要求。

优质产品部件：全部部件采用国内外顶尖优质部件，运行稳定寿命更长。

低温清洗：满足不同场合温度要求，不对清洗产品造成温度影响。

环保简易：极低的运行成本，操作简单，过程无化学污染物排放，符合环保规范。

真空参数

腔体100L；功率1000W；压缩空气；清洗时间180秒

样品/测量次数

1

2

3

4

5

平均角度

LG触摸屏接触角

11.6

11.3

11.2

10.8

11.1

11.2

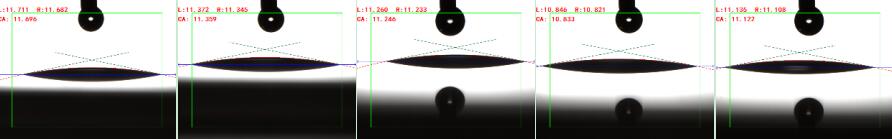

真空清洗结果
